減溫減壓裝置的應用
飽和蒸汽與過熱蒸汽
伴隨著集中供熱、熱電聯產等技術的推廣應用，工廠用汽、區域供汽的汽源往往是過熱蒸汽，而一般的工業蒸汽（與動力蒸汽相區分）又是使用飽和蒸汽的。那么，不禁要問過熱蒸汽與飽和蒸汽之間有什么區別，過熱蒸汽能直接應用于換熱過程上嗎？
過熱蒸汽，顧名思義，蒸汽溫度超過相應蒸汽壓力下對應的飽和溫度。如此，過熱蒸汽相對于同等壓力下的飽和蒸汽而言，擁有更高的焓值，這樣也似乎意味著可供使用的熱量更多，按照這個想法，那么加熱同一工質時，所需消耗的過熱蒸汽量也是要大大少于飽和蒸汽量的。
可是，在工程實踐之中，這個“想當然”并不正確。
舉例而言，現有175℃、6 bar g的過熱蒸汽。在其冷凝前，須先冷卻到6 bar g所對應的飽和溫度165℃，而6 bar g過熱蒸汽的比熱約為2.32KJ/kg，那么1kg蒸汽從175℃冷卻到165℃放出的熱量約為23.2KJ。而1kg的6 bar g飽和蒸汽凝結釋放的熱量為2066kJ。如此看，相較于2066KJ而言，23.2KJ實在太少了。過熱蒸汽的“過熱”，從這個角度來看，并沒有那么地“過熱”。
對流換熱過程中傳熱量計算公式如下：
Q=k*A*ΔT
其中：k為換熱系數；
A為換熱面積；
ΔT為溫差。
注意：過熱蒸汽的換熱系數值遠小于飽和蒸汽的換熱系數值（飽和蒸汽為相變換熱）；
對于過熱蒸汽而言，總的來說，過熱度越高，換熱系數是要降低的。
過熱蒸汽作為工業蒸汽使用尚有別的弊端：一、過熱蒸汽冷卻過程的換熱系數低，相較于飽和蒸汽凝結換熱時的換熱系數而言太小，因此使用過熱蒸汽意味著換熱設備中的傳熱面積增加很多，從工程上而言十分不經濟。根據實際經驗，過熱度每增加2℃則換熱器需增加1%的換熱面積；二、由于過熱蒸汽的傳熱系數低，對于我們一般使用的間壁式換熱器（如板式換熱器）或其他用熱設備而言，壁面本身的溫度梯度會較大，而由溫度梯度導致的熱應力會破壞壁面，使設備損壞率提高。而對于管殼式換熱器，使用過熱蒸汽會在其管板附近形成干墻，干墻區會很快結垢，造成管壁超溫，導致管子失效；三、由于過熱蒸汽一般溫度較高，對于設備的要求也高，相較而言要增多對于設備的經濟投入，并不劃算。
蒸汽減溫減壓裝置組成與原理
一般工廠的工藝以及用汽設備（如換熱器、蒸煮濃縮等加熱設備、空氣調節設備等等）中大部分均要求使用飽和蒸汽，考慮到汽源為較高壓力的過熱蒸汽，那么自然需要減溫減壓裝置實現過熱蒸汽到飽和蒸汽的轉換。
籠統而言，蒸汽減溫減壓裝置的主要應用是實現不同品質蒸汽的轉換，如高、中、低壓蒸汽管網之間便是以減溫減壓器相連接。除此之外，當蒸汽負荷波動時，減溫減壓裝置可以保持各管網的蒸汽溫度、壓力穩定。這也是減溫減壓裝置一大作用。
那么，減溫減壓裝置究竟是怎么樣的呢？
減溫減壓裝置的組成
減溫減壓裝置，在使用中需要考慮包含一次蒸汽狀況，減溫水狀況，溫度壓力的測量，信號傳輸，截止隔離裝置，安全系統，管道布置及連接等等諸多方面的內容。
由此，整個減溫減壓裝置部件眾多，如減壓模塊，減溫模塊，減溫水控制模塊，測量模塊，安全模塊，截止隔離模塊，管路傳輸模塊，連接模塊等等。每個模塊負責不同功能，側重不同方向，參考于不同的數據，共同完成蒸汽減溫減壓的工作，輸出優質穩定的二次蒸汽。

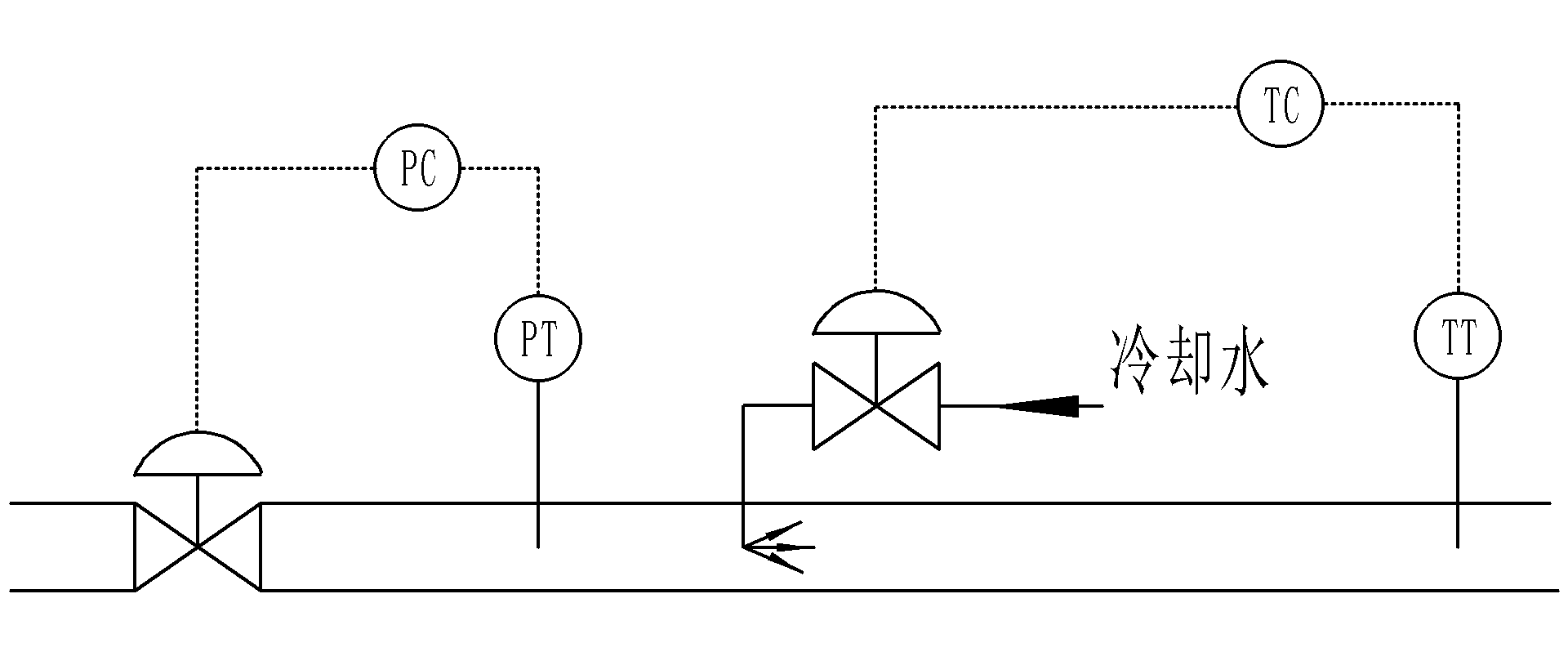

圖1 減溫減壓裝置簡圖
減溫減壓裝置的原理
蒸汽的減溫減壓分為兩個物理過程。
首先是減壓，通過控制節流元件，使蒸汽在節流過程中損失勢能，從而降低壓力,該過程等同于壓力調節閥的工作。其次是減溫（減溫形式有直接接觸式與非直接接觸式，此處介紹直接接觸式為示例）：大致說來，減溫過程就是冷卻水直接與過熱蒸汽混合，吸收過熱蒸汽的熱量并蒸發成蒸汽，同時，過熱蒸汽被冷卻。
在減溫過程之中，一定量的冷卻水是通過減溫器內部的霧化和混合裝置被加入的，其中對加入冷卻水量的控制是通過測量減溫器下游的蒸汽溫度來實現。此外，所有的直接接觸式減溫器都必須將進入的冷卻水打碎成小水滴，以增加水的表面積/體積比。水的表面積/體積比越大，水滴的蒸發速度越快，蒸汽降溫越快。制造小水滴的過程通常被稱為“霧化”，霧化質量的好壞，將直接影響減溫系統的控制性能。而減溫器不同類型之間的區分便是以冷卻水霧化方法而定。
整個減溫過程遵循熱焓平衡原理，故而我們可以通過熱焓的平衡計算出所需冷卻水的水量，如下公式所示。
Mg*（Hi-Hd）=Mc*（Hd-Hc）
其中：Mg為過熱蒸汽質量；
Hi為過熱蒸汽焓值；
Hd為減溫后蒸汽焓值；
Mc為冷卻液質量；
Hc為冷卻液焓值。
總之，減溫減壓裝置的壓力實現應該由蒸汽側控制，而溫度則由冷卻水側控制。
減溫器的類型（主要介紹接觸式減溫器）
接觸式減溫器主要分為三種，有噴水型、文丘利型、蒸汽霧化型。以下介紹各種形式減溫器的優缺點以及應用。
噴水型減溫器
優點：噴水型減溫器操作非常簡單；
沒有運動部件；
費用低；
零蒸汽壓力降。
缺點：低的流量調節比能力（蒸汽和冷卻水側最大3:1）；
達到飽和溫度的程度低（最好飽和溫度+5℃）；
管道內部件容易受沖蝕，使用熱套管可以克服。
應用：相對穩定的蒸汽負荷；
相對穩定的蒸汽流量；
相對穩定的冷卻水溫度；
下游蒸汽的溫度不關鍵。
文丘利型減溫器
優點：相對的低壓力降；
操作簡單（比噴水型略復雜）；
沒有運動部件；
精確控制，通常可以達到蒸汽飽和溫度+3℃；
適用于穩定負載或變負載應用；
可以安裝于水平或垂直向上；
當安裝于垂直管道時調節比可以超過5:1；
和噴水型相比下游管道的沖蝕小。
缺點：冷卻水必須超過12kg/h。
應用：能適用于大多數的工廠應用，除非水側的流量調節比特別大。
蒸汽霧化型減溫器
優點：良好的調節比，蒸汽最大的調節比可能達到50:1，但有效的操作和控制的調節 比為20:1，水側的調節比相同；
非常緊湊；
壓力降可以忽略；
適用于蒸汽流量變化很大的情況；
適用于其他參數變化很大的情況；
蒸汽霧化型減溫器本身比文丘利型便宜。
缺點：需要額外的高壓霧化蒸汽；
為了達到大于5:1的調節比，安裝費用高，需要在下游安裝循環裝置。
應用：高調節比的應用；
制程參數變化大的應用。
關于減溫減壓裝置的注意事項
冷卻水
用于冷卻的水源通常選擇鍋爐補給水、脫礦水、去離子水、凝結水。而城市用自來水或制程用水也可能被使用，但取決于給水的硬度，因為水垢可能會積聚在減溫器冷卻水噴口內部和減溫器下游管道的內壁表面。
通常，冷卻水溫度越高越好，這是因為熱水滴比冷水滴吸收較少的熱量達到蒸發溫度，蒸發快從而產生更加高效的減溫效果。使用熱水也能減少水跌落到管道內壁的量，因此應該對給水管道進行保溫。但應當注意的是，高溫冷卻水應避免通過控制閥是發生閃蒸。
那么，對于冷卻水的壓力是否有要求呢？冷卻水的壓力必須大于管道內的蒸汽壓力，而具體則取決于不同的型號，其中噴水型減溫器中冷卻水壓力最少應比蒸汽壓力大0.5bar，文丘利型減溫器中冷卻水壓力最少應比蒸汽壓力大0.1bar，蒸汽霧化型中冷卻水壓力至少應等于蒸汽壓力。
減溫器下游管道設計
在減溫過程之中，霧化后的水滴需與蒸汽混合，而水滴蒸發（伴隨著蒸汽冷卻）是一個需要時間的過程，不會瞬間完成。因此，大部分的減溫過程不是發生在減溫器內部，而是在減溫器出口的下游管道內。所以，對一個良好的減溫器來說，下游的管道設計十分重要。
如果水滴與蒸汽混合不良，其便不能從過熱蒸汽中有效吸收熱量，那么水滴的蒸發過程就不徹底，導致減溫器下游有水滴溢出，減溫器出口溫度無法控制。為了水滴更好的蒸發，水滴應該盡可能長時間的懸浮在下游管道中，為了確保這一點，下游管道應該保持相對高的流動速度以維持足夠的湍流。因為該速度要高于一般的蒸汽分配系統的蒸汽流速，故而減溫器和相應的下游管道通常（并非所有）要比蒸汽分配系統管道?。ㄟx擇恰當值）。
另外，如若冷卻水液滴滴落在管道上，將造成熱應力破壞管道管壁。
減溫減壓系統安裝注意點
減溫器安裝方向：
減溫器可以水平或者垂直安裝，垂直方向安裝時蒸汽必須向上流動，而冷卻水管道應該從下方連接至減溫器的相應連接口，這種布置方式可確保有最佳的排水效果。對于水平方向安裝的減溫器而言，冷卻水的連接口則應當向下，其他方向雖也能達到滿意的操作，但排水效果要較差。
減溫器和減壓閥之間距離：
減溫器至少位于減壓閥下游5倍的管徑或1.5m距離。
壓力、溫度感應器安裝位置：
其中壓力感應器至少位于減溫器下游1.5m，能夠補償減溫器和管線的壓力損失。
減溫器和溫度感應器之間的距離是至關重要。如果溫度感應器過分接近減溫器，在冷卻水滴的蒸發尚不充分時，溫度感應器就會給出錯誤的讀數。溫度感應器的位置（溫度感應器與減溫器之間的距離）取決于很多因素．其中最重要的是蒸汽剩余過熱度的值，如下所示有據不同的蒸汽剩余過熱度而推薦的溫度感應器與減溫器之間距離。
蒸汽剩余過熱度℃ 距離 （米）
5 7.50
10 6.80
15 6.25
30 5.00
50 3.70
100 2.50
