蒸汽管網改造案例分享

蒸汽管網包括供汽總管、車間分管、生產單元支管、用汽設備供汽管和各層級分汽缸等。蒸汽管道總長度少則數千米，多則上萬米，形成一個散熱面積巨大的“散熱器”。蒸汽管網存在的問題，不僅會造成能源浪費，而且往往還引發蒸汽質量下降、水錘發生和蒸汽計量誤差過大等后果。

蒸汽管網改造的關鍵在于：找到最佳蒸汽輸送路徑、優化蒸汽分配方式、消除管道冗余、準確選擇管道口徑、高效絕熱保溫、正確配置計量系統。

下面孚雷德分享一個蒸汽管網改造案例，以期對大家有所裨益。

項目名稱  工業產業園蒸汽管網整體改造

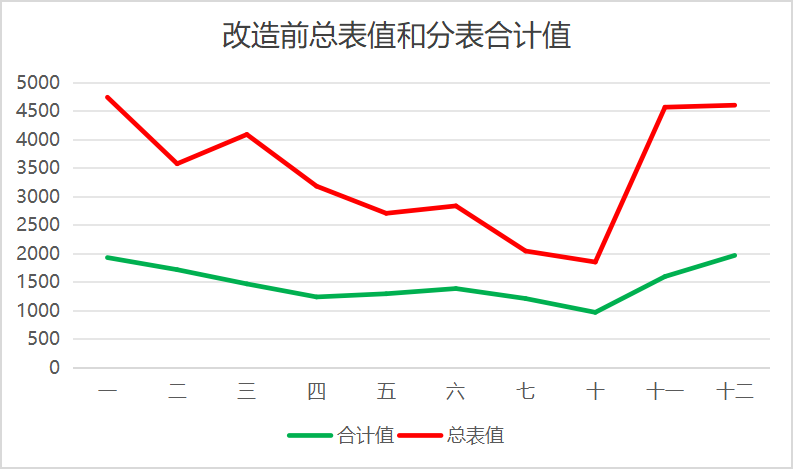

項目背景  該產業園由熱力公司集中供汽，蒸汽耗量4603噸/月，下設七家用汽單位；流量計量總表比各分表流量總和平均高出48.1%，該問題已困擾客戶很多年，甚至已經嚴重影響到蒸汽費用結算和支付問題。

改造內容  對管網優化布局，涉及管路總長度約2300米；對管道口徑進行正確選型；正確設置蒸汽輸送壓力；采用高效絕熱節能管道；自動排除管道中的空氣等不凝氣；采用高精度流量計，并正確選型和安裝；正確設置用汽點蒸汽壓力，并精確控制；正確選擇和配置疏水裝置；對閥門等管道部件進行高效保溫；回收利用冷凝水余熱。

項目效果：

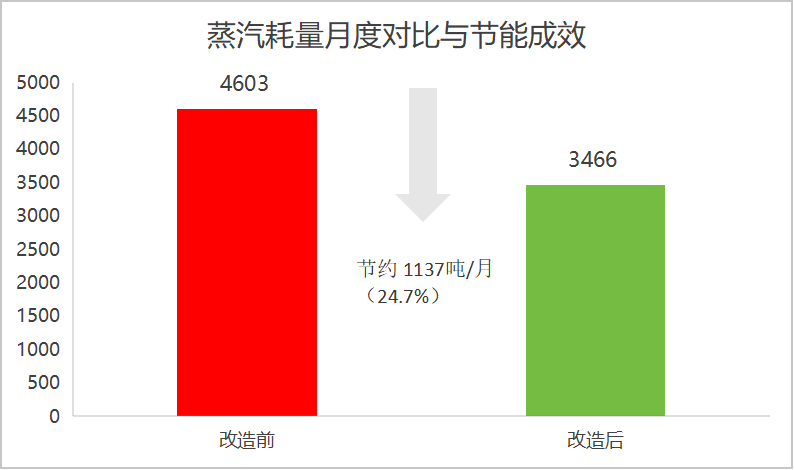

同條件同產量蒸汽耗量降低24.7%；

流量計分表總和與總表之差降為8.4%；

被評為優秀節能項目并獲得政府資金獎勵。

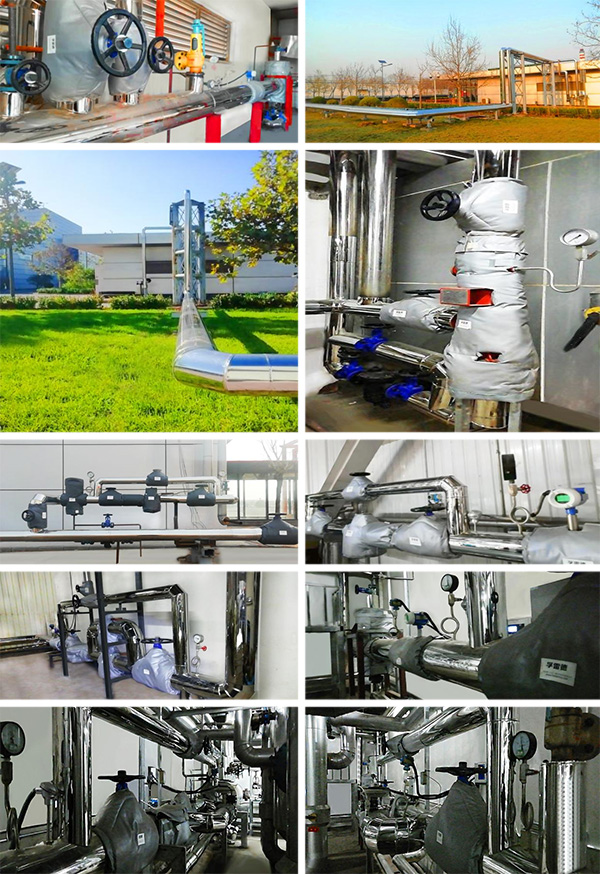

 項目圖片
